Кровать из фанеры Silver Lining Bed от студии Filson and Rohrbacher

Оцените материал
(1 Голосовать)

Давно не писал о кроватях из фанеры. Исправляюсь.

Сегодня расскажу о оригинальном проекте кровати из фанеры Silver Lining Bed от студии Filson and Rohrbacher. Проект довольно необычный. Если Вы ищите простенькую кровать из фанеры, то он точно не для вас.

Собственно вот так выглядит компьютерная модель кровати.

Габариты кровати 1800*1800мм, высота платформы от пола – 395мм. Состоит из 36 деталей. Может собираться просто паз в паз. Расход материала – 6.5 листов фанеры.

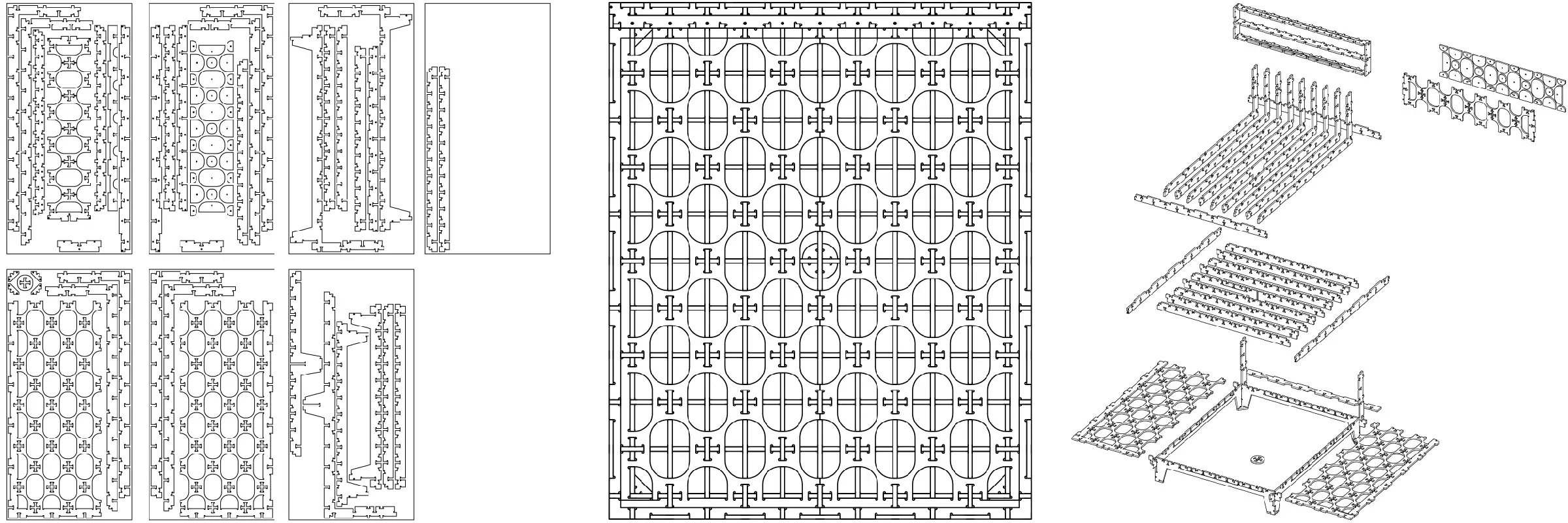

Раскрой деталей кровати



Пару слов о процессе изготовления.

Понятно, что такую кровать разрабатывали с помощью компьютерного 3д моделирования, а детали вырезали на станке с ЧПУ. Во избежание затрат связанных с ошибками проектирования, сначала была изготовлена модель кровати в размере 1 к 10.

На этой модели проверялся раскрой деталей и совпадение стыковочных узлов. А сам стыковочный узел выглядит вот так

Кровать делалась под заказ. Вряд ли эта модель станет когда ни будь серийной. Но, я так думаю, заказчик получил уникальную вещь.





Резюме. Огромный расход фанеры, огромная длина пропила, большое количество деталей. Это из минусов. Из плюсов: оригинальность-уникальность, огромный размер спального места, большая прочность. Что перевесит в вашем случае – решать вам.

В любом случае идея интересная. Надумаете использовать ее в своих проектах – обратите внимание на некоторые моменты. Кровать имеет не четыре, а пять ножек. Пятая ножка – по центру кровати. Посмотрите, каким образом сделаны ножки. Они состоят из двух вертикальных деталей(элементов рамы кровати) и одной детали подложки. Думаю, что подобная конструкция подойдет не только для кровати. Если по каким-то причинам нужно поднять гараж или небольшой домик над землей – вполне выдержит.

Изображение с раскроем деталей в большом разрешении прикрепил ниже.
